產品描述
該系列干式鐵芯串聯電抗器用于低壓無功補償柜中,與電容器相串聯,當?shù)蛪弘娋W(wǎng)中有大量整流、變流裝置等諧波源時,其產生的高次諧波會嚴重危害主變及其它電器設備的安全運行。電抗器與電容器相串聯后,能有效地吸收電網諧波,改善系統的電壓波形,提高系統的功率因數,并能有效地抑制合閘涌流及操作過電壓,有效地保護電容器。

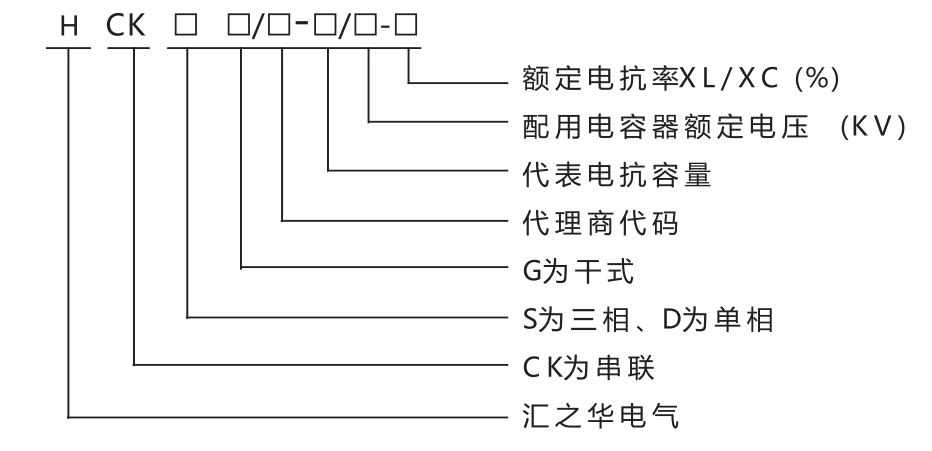

產品型號
廣東匯之華電氣有限公司是專業生產銷售電抗器的中外合資電抗器生產廠。電抗器按結構及冷卻介質、按接法、按功能、按用途進行分類。
1、按結構及冷卻介質:鐵芯式電抗器,干式電抗器,如:鐵芯干式電抗器
2、按接法:分為并聯電抗器和串聯電抗器。
3、按功能:分為限流和補償。
4、按用途:按具體用途細分,例如:串聯電抗器、限流電抗器、濾波電抗器、平波電抗器、功率因數補償電抗器、平衡電抗器、接地電抗器、消弧線圈、進線電抗器、出線電抗器、飽和電抗器、自飽和電抗器、可變電抗器(可調電抗器、可控電抗器)、軛流電抗器、串聯諧振電抗器、并聯諧振電抗器等。
電抗器的應用
并聯電抗器:發電機滿負載試驗用的電抗器是并聯電抗器的雛型。鐵心式電抗器由于分段鐵心餅之間存在著交變磁場的吸引力,因此噪音一般要比同容量變壓器高出10dB左右。并聯電抗器里面通過的交流,并聯電抗器的作用是補償系統的容抗。通常與晶閘管串聯,可連續調節電抗電流。
串聯電抗器:里面通過的是交流,串聯電抗器的作用是與補償電容器串聯,對穩態性諧波(5、7、11、13次)構成串聯諧振。通常有5~6%電抗器,屬于高感值電抗器。
調諧電抗器:里面通過的是交流電,串聯電抗器的作用是與電容器串聯,對規定的n次諧波分量構成串聯諧振,從而吸收該諧波分量,通常n=5、7、11、13、19。
進線電抗器:亦稱換相電抗器,用于電網進線中,通過的是交流電流,進線電抗器的作用是限制變流器換相時電網側的壓降和晶閘管的電流上升率di/dt和電壓上升率du/dt,以及并聯變流器組的解耦。
限流電抗器:限流電抗器一般用于配電線路。從同一母線引出的分支饋線上往往串有限流電抗器,以限制饋線的短路電流,并維持母線電壓,不致因饋線短路而致過低。
阻尼電抗器:(通常也稱串聯電抗器)與電容器組或密集型電容器相串聯,用以限制電容器的合閘涌流。這一點,作用與限流電抗器相類似濾波電抗器濾波電抗器與濾波電容器串聯組成諧振濾波器,一般用于3次至17次的諧振濾波或更高次的高通濾波。直流輸電線路的換流站、相控型靜止補償裝置、中大型整流裝置、電氣化鐵道,以至于所有大功率晶閘管控制的電力電子電路都是諧波電流源,必須加以濾除,不讓其進入系統。電力部門對于電力系統中的諧波有具體規定。
消弧線圈:消弧線圈廣泛用于10kV-63kV級的諧振接地系統。由于變電所的無油化傾向,因此35kV以下的消弧線圈現很多是干式澆注型。
平波電抗器:平波電抗器用于整流以后的直流回路中。整流電路的脈波數總是有限的,在輸出的整直電壓中總是有紋波的。這種紋波往往是有害的,需要由平波電抗器加以抑制。直流輸電的換流站都裝有平波電抗器,使輸出的直流接近于理想直流。直流供電的晶閘管電氣傳動中,平波電抗器也是不可少的。
平波電抗器在整流電路中是個重要元件,在中頻電源中主要作用是:
1、限制短路電流,(逆變晶閘管換相時同時導通相當于整流橋負載直接短路)沒有電抗器就直接短路。
2、抑制中頻分量對工頻電網的影響。
3、濾波作用(整流電流帶有交流成分;高頻交流不易通過大電感)使整流輸出波形連續,如不連續,就會出現電流為零的時間,這時逆變橋停止工作,造成整流橋開路的現象。
4、并聯逆變電路的輸入功率有無功分量的吞吐,逆變橋的輸入電路中必定有儲能的元件電抗器。
直流控制的飽和電抗器:串在電路中的扼流式或自飽和飽和電抗器,在電壓正弦波的周期內,飽和電抗器在飽和前吸收了一定的伏-秒,達到飽和,以后就呈全開放狀態。因此其輸出電壓是非正弦的,這種飽和電抗器的作用與晶閘管相似。
電氣回路的主要組成部分有電阻、電容和電感.電感具有抑制電流變化的作用,并能使交流電移相.把具有電感作用的繞線式的靜止感應裝置稱為電抗器。

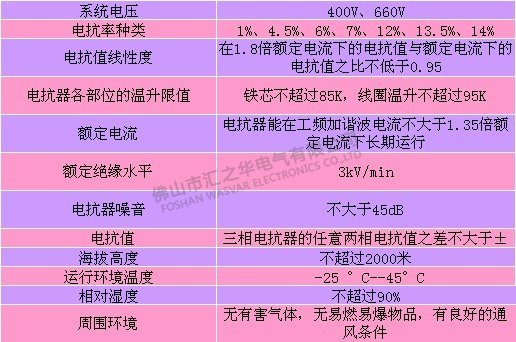

三、性能參數

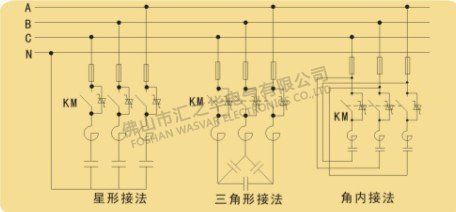

四、使用接線圖
五、選型表

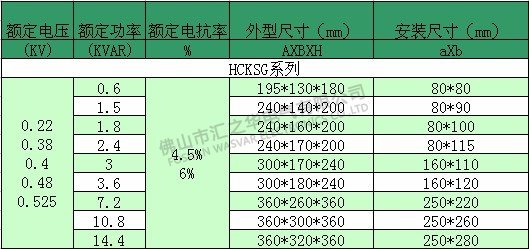

三相電抗器

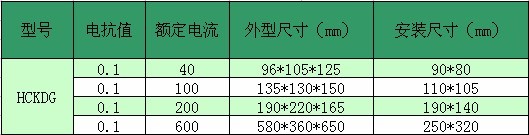

單相電抗器
六、電抗器型號
CKSG型,400V系統,三相,XL/XC=6%,匹配電容器電壓:450V
串聯電抗器CKSG-0.3/0.45-6% 450V 50Hz 電抗率6% 容量0.3 配5Kvar電容器
串聯電抗器CKSG-0.6/0.45-6% 450V 50Hz 電抗率6% 容量0.6 配10Kvar電容器
串聯電抗器CKSG-0.9/0.45-6% 450V 50Hz 電抗率6% 容量0.9 配15Kvar電容器
串聯電抗器CKSG-1.2/0.45-6% 450V 50Hz 電抗率6% 容量1.2 配20Kvar電容器
串聯電抗器CKSG-1.8/0.45-6% 450V 50Hz 電抗率6% 容量1.8 配30Kvar電容器
串聯電抗器CKSG-2.4/0.45-6% 450V 50Hz 電抗率6% 容量2.4 配40Kvar電容器
串聯電抗器CKSG-3.0/0.45-6% 450V 50Hz 電抗率6% 容量3.0 配50Kvar電容器
CKSG型,400V系統,三相,XL/XC=7%,匹配電容器電壓:450V
濾波電抗器CKSG-0.35/0.45-7% 450V 50Hz 電抗率7% 容量0.35 配5Kvar電容器
濾波電抗器CKSG-0.7/0.45-7% 450V 50Hz 電抗率7% 容量0.7 配10Kvar電容器
濾波電抗器CKSG-1.05/0.45-7% 450V 50Hz 電抗率7% 容量1.05 配15Kvar電容器
濾波電抗器CKSG-1.4/0.45-7% 450V 50Hz 電抗率7% 容量1.4 配20Kvar電容器
濾波電抗器CKSG-2.1/0.45-7% 450V 50Hz 電抗率7% 容量2.1 配30Kvar電容器
濾波電抗器CKSG-2.8/0.45-7% 450V 50Hz 電抗率7% 容量2.8 配40Kvar電容器
濾波電抗器CKSG-3.5/0.45-7% 450V 50Hz 電抗率7% 容量3.5 配50Kvar電容器
CKSG型,400V系統,三相,XL/XC=12%,匹配電容器電壓:525V
濾波電抗器CKSG-0.6/0.525-12% 525V 50Hz 電抗率12% 容量0.6 配5Kvar電容器
濾波電抗器CKSG-1.2/0.525-12% 525V 50Hz 電抗率12% 容量1.2 配10Kvar電容器
濾波電抗器CKSG-1.8/0.525-12% 525V 50Hz 電抗率12% 容量1.8 配15Kvar電容器
濾波電抗器CKSG-2.4/0.525-12% 525V 50Hz 電抗率12% 容量2.4 配20Kvar電容器
濾波電抗器CKSG-3.6/0.525-12% 525V 50Hz 電抗率12% 容量3.6 配30Kvar電容器
濾波電抗器CKSG-4.8/0.525-12% 525V 50Hz 電抗率12% 容量4.8 配40Kvar電容器
濾波電抗器CKSG-6.0/0.525-12% 525V 50Hz 電抗率12% 容量6.0 配50Kvar電容器
CKSG型,400V系統,三相,XL/XC=14%,匹配電容器電壓:525V
鐵芯電抗器CKSG-0.7/0.525-14% 525V 50Hz 電抗率14% 容量0.7 配5Kvar電容器
鐵芯電抗器CKSG-1.4/0.525-14% 525V 50Hz 電抗率14% 容量1.4 配10Kvar電容器
鐵芯電抗器CKSG-2.1/0.525-14% 525V 50Hz 電抗率14% 容量2.1 配15Kvar電容器
鐵芯電抗器CKSG-2.8/0.525-14% 525V 50Hz 電抗率14% 容量2.8 配20Kvar電容器
鐵芯電抗器CKSG-4.2/0.525-14% 525V 50Hz 電抗率14% 容量4.2 配30Kvar電容器
鐵芯電抗器CKSG-5.6/0.525-14% 525V 50Hz 電抗率14% 容量5.6 配40Kvar電容器
鐵芯電抗器CKSG-7.0/0.525-14% 525V 50Hz 電抗率14% 容量7.0 配50Kvar電容器
CKSG型,400V系統,三相,XL/XC=12%,匹配電容器電壓:480V
調諧電抗器CKSG-0.6/0.48-12% 480V 50Hz 電抗率12% 容量0.6 配5Kvar電容器
調諧電抗器CKSG-1.2/0.48-12% 480V 50Hz 電抗率12% 容量1.2 配10Kvar電容器
調諧電抗器CKSG-1.8/0.48-12% 480V 50Hz 電抗率12% 容量1.8 配15Kvar電容器
調諧電抗器CKSG-2.4/0.48-12% 480V 50Hz 電抗率12% 容量2.4 配20Kvar電容器
調諧電抗器CKSG-3.6/0.48-12% 480V 50Hz 電抗率12% 容量3.6 配30Kvar電容器
調諧電抗器CKSG-4.8/0.48-12% 480V 50Hz 電抗率12% 容量4.8 配40Kvar電容器
調諧電抗器CKSG-6.0/0.48-12% 480V 50Hz 電抗率12% 容量6.0 配50Kvar電容器
CKSG型,400V系統,三相,XL/XC=14%,匹配電容器電壓:480V
干式電抗器CKSG-0.7/0.48-14% 480V 50Hz 電抗率14% 容量0.7 配5Kvar電容器
干式電抗器CKSG-1.4/0.48-14% 480V 50Hz 電抗率14% 容量1.4 配10Kvar電容器
干式電抗器CKSG-2.1/0.48-14% 480V 50Hz 電抗率14% 容量2.1配15Kvar電容器
干式電抗器CKSG-2.8/0.48-14% 480V 50Hz 電抗率14% 容量2.8 配20Kvar電容器
干式電抗器CKSG-4.2/0.48-14% 480V 50Hz 電抗率14% 容量4.2 配30Kvar電容器
干式電抗器CKSG-5.6/0.48-14% 480V 50Hz 電抗率14% 容量5.6 配40Kvar電容器
干式電抗器CKSG-7.0/0.48-14% 480V 50Hz 電抗率14% 容量7.0 配50Kvar電容器
CKSG型,220V系統,三相,XL/XC=6%,匹配電容器電壓:250V
低壓電抗器CKSG-0.3/0.25-6% 250V 50Hz 電抗率6% 容量0.3 配5Kvar電容器
低壓電抗器CKSG-0.6/0.25-6% 250V 50Hz 電抗率6% 容量0.6 配10Kvar電容器
低壓電抗器CKSG-0.9/0.25-6% 250V 50Hz 電抗率6% 容量0.9 配15Kvar電容器
低壓電抗器CKSG-1.2/0.25-6% 250V 50Hz 電抗率6% 容量1.2 配20Kvar電容器
低壓電抗器CKSG-1.8/0.25-6% 250V 50Hz 電抗率6% 容量1.8 配30Kvar電容器
低壓電抗器CKSG-2.4/0.25-6% 250V 50Hz 電抗率6% 容量2.4 配40Kvar電容器
低壓電抗器CKSG-3.0/0.25-6% 250V 50Hz 電抗率6% 容量3.0 配50Kvar電容器
CKSG型,220V系統,三相,XL/XC=7%,匹配電容器電壓:250V
低壓電抗器CKSG-0.35/0.25-7% 250V 50Hz 電抗率7% 容量0.35 配5Kvar電容器
低壓電抗器CKSG-0.7/0.25-7% 250V 50Hz 電抗率7% 容量0.7 配10Kvar電容器
低壓電抗器CKSG-1.05/0.25-7% 250V 50Hz 電抗率7% 容量1.05 配15Kvar電容器
低壓電抗器CKSG-1.4/0.25-7% 250V 50Hz 電抗率7% 容量1.4 配20Kvar電容器
低壓電抗器CKSG-2.1/0.25-7% 250V 50Hz 電抗率7% 容量2.1 配30Kvar電容器
低壓電抗器CKSG-2.8/0.25-7% 250V 50Hz 電抗率7% 容量2.8 配40Kvar電容器
低壓電抗器CKSG-3.5/0.25-7% 250V 50Hz 電抗率7% 容量3.5 配50Kvar電容器
